포소화설비 압력시험은 시험 준비, 계통 확인, 가압 시험, 누설 확인, 결과 기록의 순서로 진행하며, 배관·탱크·밸브 연결부가 압력을 견디는지 눈으로 확인하는 절차입니다. 시험 압력과 유지 시간은 설비 형식과 적용 기준에 따라 정해지므로 임의로 수치를 가정하지 않고 현장 도서를 확인한 뒤 안내해 드립니다.
압력시험 진행 순서
- 1
시험 준비
설비 도서와 계통도를 확인하고, 시험 범위와 격리할 구간, 시험 중 출입을 제한할 구역을 정합니다.
- 2
계통 확인
시험 구간의 밸브 개폐 상태, 맹플랜지·임시 마개 설치 위치, 계기류 부착 상태를 점검합니다.
- 3
가압 시험
정해진 절차에 따라 서서히 압력을 올리고 일정 시간 상태를 유지하며 지시 변화를 관찰합니다.
- 4
누설 확인
플랜지·밸브·용접부·배관 연결부를 구간별로 육안과 접촉 확인으로 살펴 새는 곳이 없는지 확인합니다.
- 5
결과 기록
시험 구간, 확인 내용, 이상 부위와 조치 사항을 기록으로 남기고 감압 후 설비를 평상 상태로 복구합니다.
시험 전에 계통부터 확인하는 이유
압력시험은 단순히 압력을 올리는 작업이 아니라, 어디까지를 한 구간으로 묶어 시험할지 정하는 일에서 시작합니다. 포소화설비는 탱크, 배관, 밸브, 혼합장치가 이어져 있어 구간을 잘못 잡으면 시험하지 않아도 되는 장비에 압력이 걸리거나, 반대로 확인해야 할 부분이 빠질 수 있습니다.
그래서 먼저 설비 도서와 실제 배관 상태를 대조해 시험 범위를 정하고, 평상시 밸브 위치를 기록한 뒤 작업을 시작합니다. 시험이 끝나면 기록해 둔 위치로 되돌려야 비상시 설비가 정상 기능을 합니다.
가압 전에 확인하는 네 가지
시험 구간
탱크·배관·밸브 중 어디까지 가압할지, 격리 지점이 어디인지 확인합니다.
연결부 체결
플랜지 볼트와 가스켓, 나사 이음부가 풀리거나 빠지지 않았는지 봅니다.
계기류
압력계가 정상 위치에 부착되어 있고 지시가 읽히는지 확인합니다.
안전 확보
작업자 동선과 접근 통로를 확보하고 주변 인원 출입을 통제합니다.
시험 전 상태와 시험 중 확인 포인트
- 밸브 위치와 계기류 부착 상태 기록
- 연결부 볼트 체결과 가스켓 상태 확인
- 시험 구간 격리 여부 확인
- 압력 지시가 안정적으로 유지되는지 관찰
- 플랜지·밸브 주변 누설 흔적 확인
- 이상 징후 시 감압 후 원인 확인
시험 대상별로 보는 부분
| 대상 | 확인 내용 | 이상 신호 |
|---|---|---|
| 배관 | 용접부와 이음부, 지지 상태 | 이음부 주변 젖음, 도장 변색 |
| 플랜지 | 볼트 체결, 가스켓 밀착 | 볼트 주변 얼룩, 약제 흔적 |
| 밸브 | 패킹 부위와 본체 연결부 | 스템 주변 번짐, 조작 시 뻑뻑함 |
| 탱크 접속부 | 노즐·보충구·배액구 연결 | 하부 바닥 젖음, 접속부 부식 |
구체적인 시험 압력과 유지 시간은 설비 형식, 약제 종류, 관련 기준에 따라 달라 현장 확인 후 안내합니다.

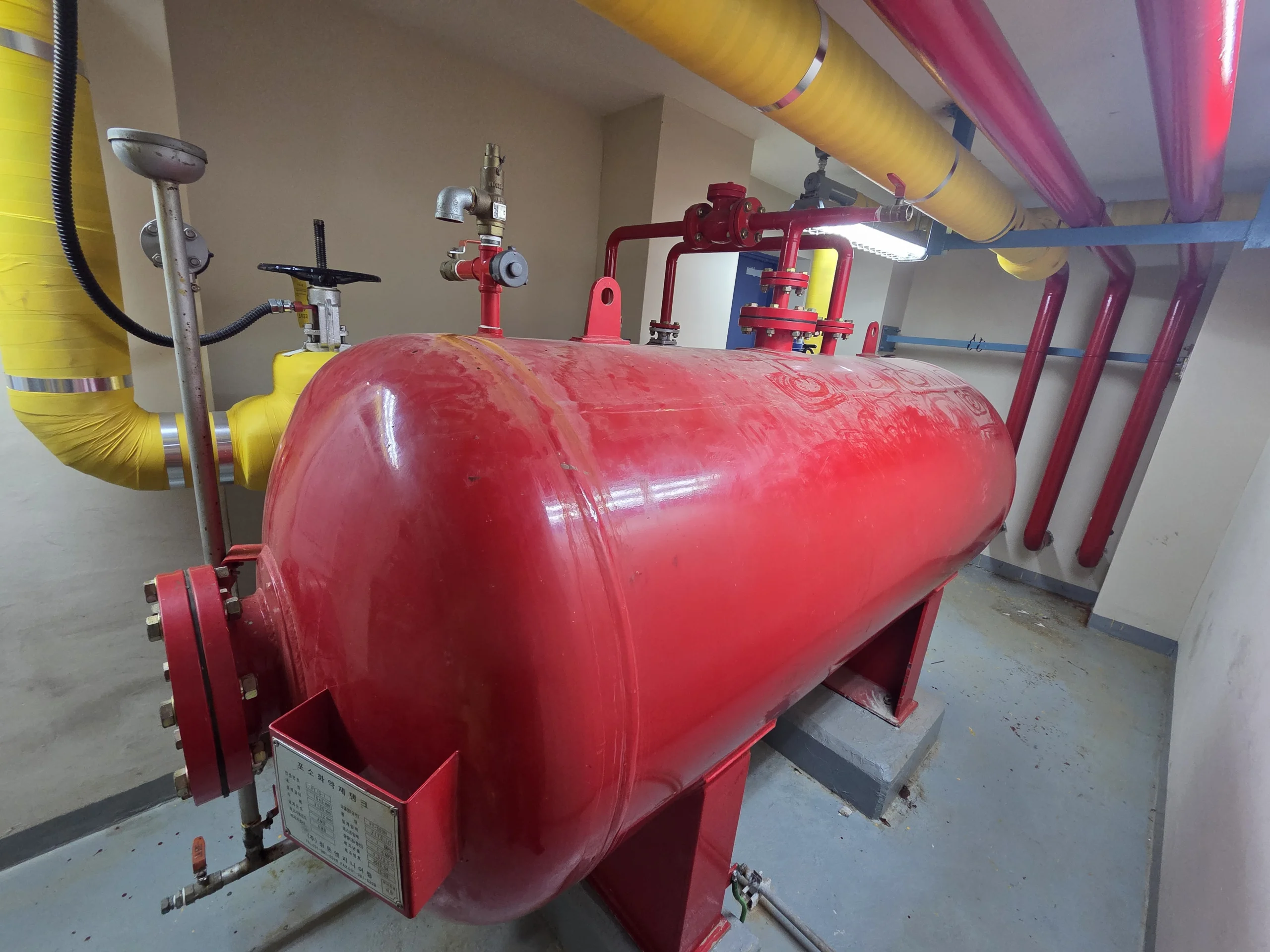

시험 대상이 되는 연결부와 탱크
시험을 마친 뒤 반드시 확인할 일
- 1감압을 마친 뒤 시험을 위해 설치한 맹플랜지와 임시 마개를 모두 제거했는지 확인합니다.
- 2시험 전에 기록한 밸브 평상 위치로 모두 복구했는지 확인합니다.
- 3압력계와 계기 연결부가 시험 중 손상되지 않았는지 다시 봅니다.
- 4누설이 발견된 부위는 조치 내용과 재확인 결과를 기록으로 남깁니다.
압력시험이 필요한 대표 상황
신규 설치나 증설로 배관이 새로 이어졌을 때, 개보수로 배관 일부를 교체했을 때, 오랜 기간 사용한 설비에서 연결부 누설이 의심될 때 압력시험을 검토합니다. 새로 만든 구간은 시운전 전에 이상이 없는지 확인하는 용도로, 기존 설비는 노후 상태를 점검하는 용도로 쓰입니다.
시험은 시운전·방출시험과 목적이 다릅니다. 압력시험이 배관과 연결부의 밀봉 상태를 보는 절차라면, 시운전은 설비가 신호에 따라 실제로 작동하는지를 봅니다. 두 절차는 서로 대신할 수 없으므로 설비 상황에 맞게 함께 계획합니다.
현장에 따라서는 가동 중인 공장이나 저장시설 안에서 시험해야 하는 경우가 많습니다. 이때는 주변 작업과 겹치지 않도록 시험 시간대를 조율하고, 시험 구간 밖의 설비는 평상 상태를 유지하도록 계통을 분리하는 방법을 먼저 협의합니다.
시험 기록에 담기는 내용
시험이 끝나면 어떤 구간을 어떤 절차로 시험했고 무엇을 확인했는지를 남기는 것이 중요합니다. 기록에는 시험 구간의 범위, 시험 전 밸브 위치, 확인한 연결부 목록, 이상이 있었던 부위와 조치 내용, 복구 완료 여부가 들어갑니다.
이 기록은 다음 점검 때 같은 부위를 비교해 볼 수 있는 기준이 됩니다. 같은 플랜지에서 반복해서 얼룩이 나타나는지, 특정 구간의 배관만 상태가 빨리 나빠지는지 같은 흐름을 읽을 수 있어 유지관리 계획을 세우는 데 도움이 됩니다.
시험 결과가 정상이었더라도 기록을 남겨 두면 설비 이력 관리가 쉬워집니다. 반대로 기록이 없으면 이후 누설이 생겼을 때 이전 상태와 비교하기 어렵습니다.
시험 중 이상이 보이면
시험 중 압력 지시가 계속 떨어지거나 연결부에서 새는 흔적이 보이면 무리하게 시험을 이어가지 않고 안전하게 감압한 뒤 원인 부위를 확인합니다. 누설 부위 진단은 포소화설비 누설점검 페이지에서 이어서 확인하실 수 있습니다.
한국포소화설비협회가 운영하는 전문 사이트
한국포소화설비협회는 전문소방시설공사업 등록업체(제2018-02-00286호)로, 경기도 양주 본사에서 포소화설비의 설치·점검·시험 상담을 운영하고 있습니다. 압력시험처럼 시험 순서와 기록이 중요한 작업은 특급 소방설비기사 기술진이 설비 도서를 먼저 확인한 뒤 일정과 범위를 협의합니다. 포소화설비 전반의 구성은 아래 전문 사이트에서도 확인하실 수 있습니다.
함께 보면 좋은 페이지
자주 묻는 질문
포소화설비 압력시험은 언제 하나요?
신규 설치·증설·배관 교체 직후와 연결부 누설이 의심될 때 검토합니다. 시험 시점과 범위는 설비 형식과 관련 기준에 따라 다르므로 현장 도서를 확인한 뒤 안내해 드립니다.
압력시험과 방출시험은 어떻게 다른가요?
압력시험은 배관과 연결부가 압력에 새지 않는지 밀봉 상태를 확인하는 절차이고, 방출시험은 실제 작동과 방출 성능을 보는 절차입니다. 목적이 달라 서로 대신할 수 없습니다.
압력시험 중 누설이 확인되면 어떻게 하나요?
안전하게 감압한 뒤 누설 부위를 특정하고 체결 상태·가스켓·용접부를 확인해 조치합니다. 조치 후에는 같은 구간을 다시 시험하고 그 결과를 기록으로 남깁니다.
압력시험 때문에 설비 가동을 멈춰야 하나요?
시험 구간을 격리해 진행하므로 설비 운용 상황과 시험 범위에 따라 일부 구간의 일시 정지가 필요할 수 있습니다. 현장 일정에 맞춰 영향 범위를 사전에 협의합니다.
압력시험 결과는 어떤 형태로 받을 수 있나요?
시험 구간, 확인한 부위, 이상 여부와 조치 내용을 정리한 기록으로 안내해 드립니다. 서류 형식은 현장 요청과 설비 조건에 맞춰 협의합니다.
